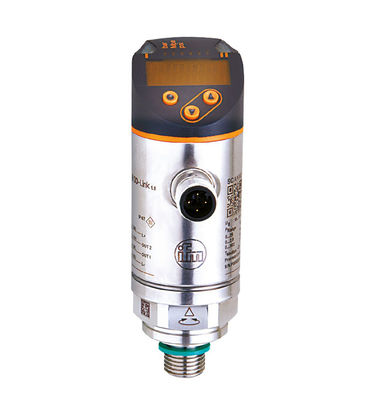

ifm ডিসপ্লে সহ চাপ সেন্সর PN3594 PN-010-REG14-MFRKG

MOQ:	1
দাম:	$468/piece
স্ট্যান্ডার্ড প্যাকিং:	805050 মিমি
বিতরণ সময়কাল:	3 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	স্টকে 1 পিস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

জার্মানি

পরিচিতিমুলক নাম

সাক্ষ্যদান

মডেল নম্বার

PN3594

পদ্ধতি:

সোনার ধাতুপট্টাবৃত পরিচিতি

ওজন [গ্রাম]:

242.15

পণ্যের বর্ণনা

প্রয়োগ

পরিমাপ উপাদান

সিরামিক-ক্যাপাসিটিভ চাপ পরিমাপ

গণমাধ্যম

চাপ সরঞ্জাম নির্দেশিকা (পিইডি) অনুযায়ী গ্রুপ ২ তরল

শর্তসাপেক্ষভাবে উপযুক্ত

অনুরোধের ভিত্তিতে গ্রুপ-১ তরল

মাঝারি তাপমাত্রা [°C]

- ২৫...80

চাপ রেটিং

৭৫ বার

১০৮৭ পিএসআই

7.5 এমপিএ

মিনি. ফাটানোর চাপ

১৫০ বার

২১৭৫ পিএসআই

১৫ এমপিএ

ভ্যাকুয়াম প্রতিরোধ

[ম্যাবার]

-১০০০

চাপের ধরন

আপেক্ষিক চাপ

বৈদ্যুতিক তথ্য

অপারেটিং ভোল্টেজ [V]

18...30 ডিসি; (EN 50178 SELV/PELV অনুযায়ী)

বর্তমান খরচ

[এমএ]

ন্যূনতম বিচ্ছিন্নতা প্রতিরোধ [MΩ]

100(৫০০ ভোল্ট ডিসি)

সুরক্ষা শ্রেণি

তৃতীয়

বিপরীত মেরুতা সুরক্ষা

হ্যাঁ

পাওয়ার-অন বিলম্ব সময়

ইন্টিগ্রেটেড ওয়াচ হগ

হ্যাঁ

ইনপুট / আউটপুট

ইনপুট এবং আউটপুট সংখ্যা

ডিজিটাল আউটপুট সংখ্যাঃ ১; অ্যানালগ আউটপুট সংখ্যাঃ ১

ifmefector, inc. • 1100 এটওয়াটার ড্রাইভ • ম্যালভেন • PA 19355 ️ আমরা পূর্ব বিজ্ঞপ্তি ছাড়াই প্রযুক্তিগত পরিবর্তন করার অধিকার সংরক্ষণ করি ️ EN-US ️ PN3594-01 ️ 24.05.২০১৬

PN3594

ডিসপ্লে সহ চাপ সেন্সর

PN-010-REG14-MFRKG/US/ /V

আউটপুট

মোট আউটপুট সংখ্যা

আউটপুট সংকেত

স্যুইচিং সিগন্যাল; এনালগ সিগন্যাল; আইও-লিঙ্ক; (কনফিগারযোগ্য)

বৈদ্যুতিক নকশা

পিএনপি

ডিজিটাল আউটপুট সংখ্যা

আউটপুট ফাংশন

স্বাভাবিকভাবে খোলা / বন্ধ; (কনফিগারযোগ্য)

সর্বাধিক ভোল্টেজ ড্রপ স্যুইচিং
ডিসি আউটপুট

ধ্রুবক বর্তমান রেটিং
স্যুইচিং আউটপুট ডিসি

[এমএ]

150; (200 (...60 °C) 250 (...40 °C))

সুইচিং ফ্রিকোয়েন্সি ডিসি

[হার্জ]

< ১৭০

অ্যানালগ আউটপুট সংখ্যা

অ্যানালগ বর্তমান আউটপুট

[এমএ]

4...20; (0 বার = 4 mA; 10 বার = 20 mA)

সর্বোচ্চ লোড

অ্যানালগ ভোল্টেজ আউটপুট

0...10(০ বার = ০ ভোল্ট; ১০ বার = ১০ ভোল্ট)

ন্যূনতম লোড প্রতিরোধ

শর্ট সার্কিট সুরক্ষা

হ্যাঁ

শর্ট সার্কিটের ধরন
সুরক্ষা

হ্যাঁ (অ-ল্যাচিং)

অতিরিক্ত লোড

সুরক্ষা

হ্যাঁ

পরিমাপ/সেটিং রেঞ্জ

পরিমাপ পরিসীমা

-1...10 বার

-১৪।5...১৪৫ পিএসআই

-০.1...১ এমপিএ

সেট পয়েন্ট SP

-০.9...১০ বার

-১৩।5...১৪৫ পিএসআই

-০.09...১ এমপিএ

রিসেট পয়েন্ট rP

-০.95...9.95 বার

-১৪...144.5 পিএসআই

> -০.০৯৫ এমপিএ

এর ধাপ

0.০৫ বার

0.5 পিএসআই

0.005 এমপিএ

সঠিকতা / বিচ্যুতি

সুইচ পয়েন্ট নির্ভুলতা

< ± 0,5

[% স্প্যান]

পুনরাবৃত্তিযোগ্য

[% স্প্যান]

< ± 0,1; (তাপমাত্রার ওঠানামা < ১০ কে)

বৈশিষ্ট্যগুলির বিচ্যুতি
[% স্প্যান]

< ± 0,25 (বিএফএসএল) / < ± 0,5 (এলএস); (বিএফএসএল = সেরা ফিট সোজা লাইন; এলএস = সীমা মান সেটিং)

হাইস্টেরেসিস বিচ্যুতি
[% স্প্যান]

< ± 0,25

দীর্ঘমেয়াদী স্থিতিশীলতা
[% স্প্যান]

< ± 0,05; (প্রতি ৬ মাস)

তাপমাত্রা সহগ শূন্য
পয়েন্ট
[% স্প্যান / 10 কে]

< ± 0,2; (০-৮০ ডিগ্রি সেলসিয়াস)

তাপমাত্রা সহগ ব্যাপ্তি
[% স্প্যান / 10 কে]

< ± 0,2; (০-৮০ ডিগ্রি সেলসিয়াস)

PN3594

ডিসপ্লে সহ চাপ সেন্সর

PN-010-REG14-MFRKG/US/ /V

প্রতিক্রিয়া সময়

বিলম্ব সময় প্রোগ্রামযোগ্য ডিএস,
dr

0...50

স্যুইচিংয়ের জন্য ডাম্পিং
আউটপুট dAP

0...4

অ্যানালগের ডাম্পিং
আউটপুট dAA

0...4

সর্বাধিক প্রতিক্রিয়া সময়
আউটপুট

সফটওয়্যার / প্রোগ্রামিং

প্যারামিটার সেটিং বিকল্প

হিস্টেরসিস / উইন্ডো; স্বাভাবিকভাবে খোলা / বন্ধ; চালু / চালু
স্যুইচ-অফ বিলম্ব; ডিম্পিং; প্রদর্শন ইউনিট; বর্তমান/ভোল্টেজ আউটপুট

ইন্টারফেস

যোগাযোগ ইন্টারফেস

আইও-লিঙ্ক

ট্রান্সমিশন প্রকার

কমিশন

আইও-লিঙ্ক সংশোধন

এসডিসিআই স্ট্যান্ডার্ড

আইইসি ৬১১৩১-৯

আইও-লিঙ্ক ডিভাইস আইডি

৪৩১ ডি / ০০ ০১ এফএইচ

প্রোফাইল

স্মার্ট সেন্সর: প্রসেস ডেটা ভেরিয়েবল; ডিভাইস সনাক্তকরণ, ডিভাইস ডায়গনিস্টিক

এসআইও মোড

হ্যাঁ

প্রয়োজনীয় মাস্টার পোর্ট ক্লাস

প্রসেস ডেটা অ্যানালগ

প্রসেস ডেটা বাইনারি

প্রক্রিয়া চক্রের সময় [ms]

অপারেটিং শর্তাবলী

পরিবেশে তাপমাত্রা [°C]

- ২৫...80

সংরক্ষণের তাপমাত্রা
সুরক্ষা

- ৪০...100
আইপি ৬৫; আইপি ৬৭

পরীক্ষা / অনুমোদন

ই এম সি

DIN EN 61000-6-2

DIN EN 61000-6-3

শক প্রতিরোধের

DIN EN 60068-2-27

৫০ গ্রাম (১১ এমএস)

কম্পন প্রতিরোধের

DIN EN 60068-2-6

২০ জি (১০-২০০০ হার্জ)

এমটিটিএফ [বছর]

ইউএল অনুমোদন

ইউএল অনুমোদনের নম্বর

চাপ সরঞ্জাম নির্দেশিকা

শব্দ প্রকৌশল অনুশীলন

PN3594

ডিসপ্লে সহ চাপ সেন্সর

PN-010-REG14-MFRKG/US/ /V

যান্ত্রিক তথ্য

281.5

উপাদান

স্টেইনলেস স্টীল (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC

উপকরণ (নরম অংশ)

স্টেইনলেস স্টীল (1.4404 / 316L); Al2O3 (সেরামিক); FKM

মিনি চাপ চক্র

১০০ মিলিয়ন

টার্নিং টর্ক

[এনএম]

25...35; (প্রস্তাবিত টার্ম টার্ম;
এটি তৈলাক্তকরণ, সিলিং এবং চাপের উপর নির্ভর করে)

প্রসেস সংযোগ

গ্রিডযুক্ত সংযোগ G 1/4 বাহ্যিক গ্রিড (DIN EN ISO 1179-2); অভ্যন্তরীণ গ্রিডM5

প্রক্রিয়া সংযোগ সিলিং

FKM (DIN 3869 অনুযায়ী)

ইন্টিগ্রেটেড রিস্ট্রিক্টর এলিমেন্ট

না (পুনরায় ইনস্টল করা যাবে)

ডিসপ্লে / অপারেটিং উপাদান

ডিসপ্লে ইউনিট

3 x LED, সবুজ (বার, পিএসআই, এমপিএ)

প্রদর্শন

স্যুইচিং অবস্থা

1 x LED, হলুদ

পরিমাপকৃত মান

আলফানিউমেরিক ডিসপ্লে, লাল/সবুজ চার অঙ্কের

মন্তব্য

প্যাকেজ পরিমাণ

এক টুকরা।

বৈদ্যুতিক সংযোগ

ট্যাগ:

PI1709 - ইলেকট্রনিক ডিসপ্লে সহ ফ্লাশ চাপ সেন্সর - ifm - ifm আক্রমনাত্মক ক্লিনিং এজেন্টগুলির সাথে উচ্চ চাপ পরিষ্কারের প্রতিরোধী

যোগাযোগ করুন

পণ্য

MOQ:	1
দাম:	$468/piece
স্ট্যান্ডার্ড প্যাকিং:	805050 মিমি
বিতরণ সময়কাল:	3 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	স্টকে 1 পিস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

জার্মানি

পরিচিতিমুলক নাম

IFM

সাক্ষ্যদান

মডেল নম্বার

PN3594

পদ্ধতি:

সোনার ধাতুপট্টাবৃত পরিচিতি

ওজন [গ্রাম]:

242.15

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

$468/piece

প্যাকেজিং বিবরণ:

80*50*50 মিমি

ডেলিভারি সময়:

3 দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

স্টকে 1 পিস

পণ্যের বর্ণনা

প্রয়োগ

পরিমাপ উপাদান

সিরামিক-ক্যাপাসিটিভ চাপ পরিমাপ

কোষ

গণমাধ্যম

চাপ সরঞ্জাম নির্দেশিকা (পিইডি) অনুযায়ী গ্রুপ ২ তরল

শর্তসাপেক্ষভাবে উপযুক্ত

অনুরোধের ভিত্তিতে গ্রুপ-১ তরল

মাঝারি তাপমাত্রা [°C]

- ২৫...80

চাপ রেটিং

৭৫ বার

১০৮৭ পিএসআই

7.5 এমপিএ

মিনি. ফাটানোর চাপ

১৫০ বার

২১৭৫ পিএসআই

১৫ এমপিএ

ভ্যাকুয়াম প্রতিরোধ

[ম্যাবার]

-১০০০

চাপের ধরন

আপেক্ষিক চাপ

বৈদ্যুতিক তথ্য

অপারেটিং ভোল্টেজ [V]

18...30 ডিসি; (EN 50178 SELV/PELV অনুযায়ী)

বর্তমান খরচ

[এমএ]

< ৩৫

ন্যূনতম বিচ্ছিন্নতা প্রতিরোধ [MΩ]

100(৫০০ ভোল্ট ডিসি)

সুরক্ষা শ্রেণি

তৃতীয়

বিপরীত মেরুতা সুরক্ষা

হ্যাঁ

পাওয়ার-অন বিলম্ব সময়

[s]

0.3

ইন্টিগ্রেটেড ওয়াচ হগ

হ্যাঁ

ইনপুট / আউটপুট

ইনপুট এবং আউটপুট সংখ্যা

ডিজিটাল আউটপুট সংখ্যাঃ ১; অ্যানালগ আউটপুট সংখ্যাঃ ১

PN3594

ডিসপ্লে সহ চাপ সেন্সর

PN-010-REG14-MFRKG/US/ /V

আউটপুট

মোট আউটপুট সংখ্যা

আউটপুট সংকেত

স্যুইচিং সিগন্যাল; এনালগ সিগন্যাল; আইও-লিঙ্ক; (কনফিগারযোগ্য)

বৈদ্যুতিক নকশা

পিএনপি

ডিজিটাল আউটপুট সংখ্যা

আউটপুট ফাংশন

স্বাভাবিকভাবে খোলা / বন্ধ; (কনফিগারযোগ্য)

সর্বাধিক ভোল্টেজ ড্রপ স্যুইচিং
ডিসি আউটপুট

[V]

2.5

ধ্রুবক বর্তমান রেটিং
স্যুইচিং আউটপুট ডিসি

[এমএ]

150; (200 (...60 °C) 250 (...40 °C))

সুইচিং ফ্রিকোয়েন্সি ডিসি

[হার্জ]

< ১৭০

অ্যানালগ আউটপুট সংখ্যা

অ্যানালগ বর্তমান আউটপুট

[এমএ]

4...20; (0 বার = 4 mA; 10 বার = 20 mA)

সর্বোচ্চ লোড

[Ω]

500

অ্যানালগ ভোল্টেজ আউটপুট

[V]

0...10(০ বার = ০ ভোল্ট; ১০ বার = ১০ ভোল্ট)

ন্যূনতম লোড প্রতিরোধ

[Ω]

2000

শর্ট সার্কিট সুরক্ষা

হ্যাঁ

শর্ট সার্কিটের ধরন
সুরক্ষা

হ্যাঁ (অ-ল্যাচিং)

অতিরিক্ত লোড

সুরক্ষা

হ্যাঁ

পরিমাপ/সেটিং রেঞ্জ

পরিমাপ পরিসীমা

-1...10 বার

-১৪।5...১৪৫ পিএসআই

-০.1...১ এমপিএ

সেট পয়েন্ট SP

-০.9...১০ বার

-১৩।5...১৪৫ পিএসআই

-০.09...১ এমপিএ

রিসেট পয়েন্ট rP

-০.95...9.95 বার

-১৪...144.5 পিএসআই

> -০.০৯৫ এমপিএ

এর ধাপ

0.০৫ বার

0.5 পিএসআই

0.005 এমপিএ

সঠিকতা / বিচ্যুতি

সুইচ পয়েন্ট নির্ভুলতা

< ± 0,5

[% স্প্যান]

পুনরাবৃত্তিযোগ্য

[% স্প্যান]

< ± 0,1; (তাপমাত্রার ওঠানামা < ১০ কে)

বৈশিষ্ট্যগুলির বিচ্যুতি
[% স্প্যান]

< ± 0,25 (বিএফএসএল) / < ± 0,5 (এলএস); (বিএফএসএল = সেরা ফিট সোজা লাইন; এলএস = সীমা মান সেটিং)

হাইস্টেরেসিস বিচ্যুতি
[% স্প্যান]

< ± 0,25

দীর্ঘমেয়াদী স্থিতিশীলতা
[% স্প্যান]

< ± 0,05; (প্রতি ৬ মাস)

তাপমাত্রা সহগ শূন্য
পয়েন্ট
[% স্প্যান / 10 কে]

< ± 0,2; (০-৮০ ডিগ্রি সেলসিয়াস)

তাপমাত্রা সহগ ব্যাপ্তি
[% স্প্যান / 10 কে]

< ± 0,2; (০-৮০ ডিগ্রি সেলসিয়াস)

PN3594

ডিসপ্লে সহ চাপ সেন্সর

PN-010-REG14-MFRKG/US/ /V

প্রতিক্রিয়া সময়

[ms]

< ৩

বিলম্ব সময় প্রোগ্রামযোগ্য ডিএস,
dr

[s]

0...50

স্যুইচিংয়ের জন্য ডাম্পিং
আউটপুট dAP

[s]

0...4

অ্যানালগের ডাম্পিং
আউটপুট dAA

[s]

0...4

সর্বাধিক প্রতিক্রিয়া সময়
আউটপুট

[ms]

সফটওয়্যার / প্রোগ্রামিং

প্যারামিটার সেটিং বিকল্প

ইন্টারফেস

যোগাযোগ ইন্টারফেস

আইও-লিঙ্ক

ট্রান্সমিশন প্রকার

কমিশন

আইও-লিঙ্ক সংশোধন

1.1

এসডিসিআই স্ট্যান্ডার্ড

আইইসি ৬১১৩১-৯

আইও-লিঙ্ক ডিভাইস আইডি

৪৩১ ডি / ০০ ০১ এফএইচ

প্রোফাইল

এসআইও মোড

হ্যাঁ

প্রয়োজনীয় মাস্টার পোর্ট ক্লাস

এ

প্রসেস ডেটা অ্যানালগ

প্রসেস ডেটা বাইনারি

প্রক্রিয়া চক্রের সময় [ms]

2.3

অপারেটিং শর্তাবলী

পরিবেশে তাপমাত্রা [°C]

- ২৫...80

সংরক্ষণের তাপমাত্রা
সুরক্ষা

[°C]

- ৪০...100
আইপি ৬৫; আইপি ৬৭

পরীক্ষা / অনুমোদন

ই এম সি

DIN EN 61000-6-2

DIN EN 61000-6-3

শক প্রতিরোধের

DIN EN 60068-2-27

৫০ গ্রাম (১১ এমএস)

কম্পন প্রতিরোধের

DIN EN 60068-2-6

২০ জি (১০-২০০০ হার্জ)

এমটিটিএফ [বছর]

181

ইউএল অনুমোদন

ইউএল অনুমোদনের নম্বর

J004

চাপ সরঞ্জাম নির্দেশিকা

শব্দ প্রকৌশল অনুশীলন

PN3594

ডিসপ্লে সহ চাপ সেন্সর

PN-010-REG14-MFRKG/US/ /V

যান্ত্রিক তথ্য

ওজন

[জি]

281.5

উপাদান

স্টেইনলেস স্টীল (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC

উপকরণ (নরম অংশ)

স্টেইনলেস স্টীল (1.4404 / 316L); Al2O3 (সেরামিক); FKM

মিনি চাপ চক্র

১০০ মিলিয়ন

টার্নিং টর্ক

[এনএম]

25...35; (প্রস্তাবিত টার্ম টার্ম;
এটি তৈলাক্তকরণ, সিলিং এবং চাপের উপর নির্ভর করে)

প্রসেস সংযোগ

গ্রিডযুক্ত সংযোগ G 1/4 বাহ্যিক গ্রিড (DIN EN ISO 1179-2); অভ্যন্তরীণ গ্রিডM5

প্রক্রিয়া সংযোগ সিলিং

FKM (DIN 3869 অনুযায়ী)

ইন্টিগ্রেটেড রিস্ট্রিক্টর এলিমেন্ট

না (পুনরায় ইনস্টল করা যাবে)

ডিসপ্লে / অপারেটিং উপাদান

ডিসপ্লে ইউনিট

3 x LED, সবুজ (বার, পিএসআই, এমপিএ)

প্রদর্শন

স্যুইচিং অবস্থা

1 x LED, হলুদ

পরিমাপকৃত মান

আলফানিউমেরিক ডিসপ্লে, লাল/সবুজ চার অঙ্কের

মন্তব্য

প্যাকেজ পরিমাণ

এক টুকরা।

বৈদ্যুতিক সংযোগ

ট্যাগ:

পিএলসি ইন্টারফেস মডিউল

বি এন্ড আর পিএলসি মডিউল

অ্যালেন ব্র্যাডলি পিএলসি মডিউল

বেকহফ পিএলসি মডিউল

জর্জ ফিশার পাইপিং সিস্টেম

বেন্টলি নেভাদা এক্সটেনশন ক্যাবল

হানিওয়েল অটোমেশন মডিউল

অসুস্থ লেজার সেন্সর

হার্টিং সংযোগকারী হান

ফিনিক্স যোগাযোগ হাউজিং

হোকুয়ো লেজার সেন্সর

ইয়োকোগাওয়া মডিউল

কীয়েন্স ভিশন সিস্টেম

ইউচনার সিকিউরিটি সুইচ

আইএফএম চাপ সেন্সর

ফক্সবোরো ডিসিএস সিস্টেম

ifm ডিসপ্লে সহ চাপ সেন্সর PN3594 PN-010-REG14-MFRKG

আইএফএম অবস্থান সেন্সর,

আইএফএম ইন্ডাকটিভ সেন্সর,

পিএলসি ইন্টারফেস মডিউল

বি এন্ড আর পিএলসি মডিউল

অ্যালেন ব্র্যাডলি পিএলসি মডিউল

বেকহফ পিএলসি মডিউল

জর্জ ফিশার পাইপিং সিস্টেম

বেন্টলি নেভাদা এক্সটেনশন ক্যাবল

হানিওয়েল অটোমেশন মডিউল

অসুস্থ লেজার সেন্সর

হার্টিং সংযোগকারী হান

ফিনিক্স যোগাযোগ হাউজিং

হোকুয়ো লেজার সেন্সর

ইয়োকোগাওয়া মডিউল

কীয়েন্স ভিশন সিস্টেম

ইউচনার সিকিউরিটি সুইচ

আইএফএম চাপ সেন্সর

ফক্সবোরো ডিসিএস সিস্টেম

আইএফএম অবস্থান সেন্সর,

আইএফএম ইন্ডাকটিভ সেন্সর,
